Digikeijs
Terugmeldmodule.
Type: DR4088-CS
Geschikt voor: 2-rail
Connectie: s88 / s88N

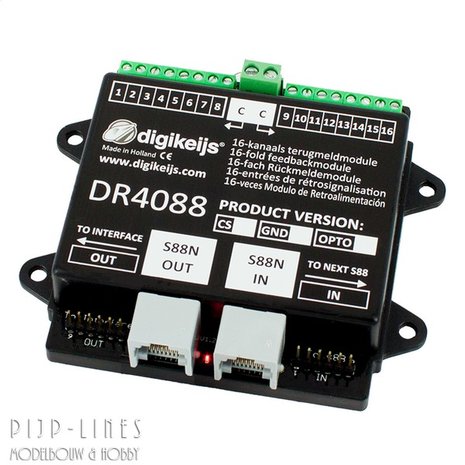

De Digikeijs DR4088:

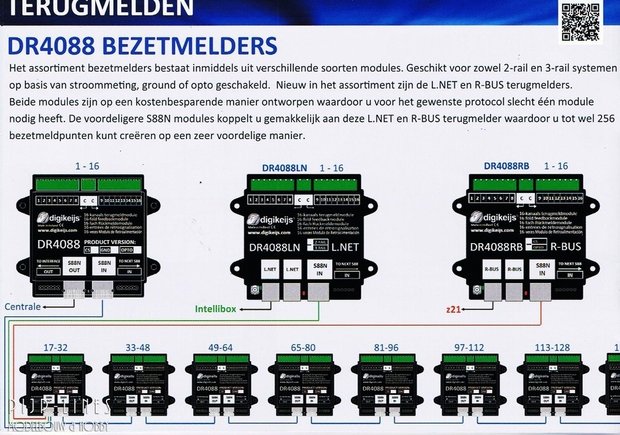

De DR4088 is een 16 kanaals decoder die in staat is 16 secties te detecteren en door te geven. De DR4088 kan op verschillende manieren worden aangesloten over de standaard bus of over s88-N netwerk kabels. Ook een combinatie van beide is mogelijk. Een handigheid die is aangebracht is de bezet meld LED die aangeeft dat een kanaal actief is. Hoe meer kanalen actief zijn des te feller licht de LED op. Dit kan zeer handig zijn tijdens het aansluiten en testen van de module of tijdens het zoeken van een fout.
Type en zijn gegevens:
| Type |
Ingangen |
Geschikt voor |
Stroomverbruik |
Min. Belasting |
Max. Belasting |
Piekstroom |
| DR4088-CS |
2x8 |
2-rail |
12mA |
2mA |
2A |
5A |
| DR4088-GND |
1x16 |
3-rail |
|
|
|
| DR4088-OPTO |
2x8 |
|
|
|
Uitleg CS / GND / OPTO:
Er zijn van de Digikeijs DR4088 verschillende detectie varianten beschikbaar. Om hier iets meer helderheid in te bieden hier een kleine uitleg per type.
CS. Deze uitvoering is geschikt voor 2-rail banen en maken detectie door het detecteren van stroomvebruik op de betreffende ingang.
GND. Dit type is bedoeld voor 3-rail banen en maakt gebruik van een kortsluit detectie die tussen beide railstaven wordt gemaakt dan al niet gemaakt wordt door een schakelrails of reedcontact.
De DR4088 GND is het meest geschikt voor schakelcontacten in de baan.
OPTO. Een tweede variant voor het 3-rail systeem. Alleen is de OPTO DR4088 verwerkt met galvanische scheidingen en zo beter geschikt voor kortsluitdetectie over de spoorstaven bij 3-rail modelspoorbanen.
